Tá droichead Bailey ar cheann de na héachtaí innealtóireachta is suntasaí san 20ú haois, a forbraíodh ar dtús le haghaidh úsáid mhíleata le linn an Dara Cogadh Domhanda agus atá imscartha go forleathan anois i dtionscadail bhonneagair shibhialtacha ar fud na cruinne. Tuiscint Sonraíochtaí droichead Bailey ríthábhachtach d’innealtóirí struchtúracha, do phleanálaithe lóistíochta míleata, agus do bhainisteoirí tionscadail tógála a dteastaíonn réitigh idirlinne iontaofa, iniompartha agus in-imscartha go tapa uathu. Soláthraíonn an treoir seo miondealú cuimsitheach ar pharaiméadair theicniúla caighdeánacha, aicmithe ualaigh, cumraíochtaí réise, agus riachtanais ábhair.

Bunús agus Fealsúnacht Dearaidh

Dhear Donald Bailey é i 1940 agus rinne an chuideachta Mabey & Johnson é den chéad uair, ceapadh droichead Bailey mar dhroichead painéal modúlach a d'fhéadfadh foireann bheag a chur le chéile gan gá le craenacha troma nó le trealamh speisialaithe. Is é an córas caighdeánaithe painéil chruach atá inti, a cheadaíonn comhpháirteanna aonair a iompar de láimh agus a chur le chéile i réimsí atá in ann tacú le feithiclí míleata troma.

Díríonn an fhealsúnacht dearaidh ar thrí phrionsabal: modúlacht, inscálaitheacht, agus inathraitheacht páirce. Tá gach painéal idirmhalartaithe, rud a chiallaíonn gur féidir ailt damáiste a athsholáthar gan an struchtúr iomlán a dhíchóimeáil. Mar gheall ar an inoiriúnaitheacht seo bhí droichead Bailey ina bhunchloch d’oibríochtaí na gComhghuaillithe san Afraic Thuaidh, san Iodáil, agus in Iarthar na hEorpa – agus tá sé fós in úsáid go gníomhach ag mórán míleataí agus údaráis shibhialta inniu.

Toisí Caighdeánach Painéil agus Sonraíochtaí Ábhar

Is é bunaonad droichead Bailey an painéal caighdeánach . Tagann na sonraíochtaí eile go léir - fad réise, toilleadh ualaigh, agus cineál cumraíochta - ón mbunchomhpháirt seo. Tá na painéil déanta as cruach ard-teanntachta a chloíonn le caighdeáin bhunaithe mhíleata agus shibhialta (go hiondúil BS EN 10025 Grád S355 nó ASTM A572 Grád 50 comhionann).

Toisí caighdeánacha painéil

Tábla 1 - Toisí painéil dhroichead Bailey caighdeánach (tagairt BS 5400 / NATO STANAG 2021)

Tá na painéil ceangailte le bioráin chruach le trastomhas 57 mm, rud a chumasaíonn cóimeáil tapa gan táthú nó boltáil. Déanann an dearadh trusanna laitíse ualaí a dháileadh go héifeachtach trí na trasnáin agus na hingearach, ag baint amach cóimheas ard-neart le meáchain atá ríthábhachtach d'inaistritheacht agus d'fheidhmíocht struchtúrach araon.

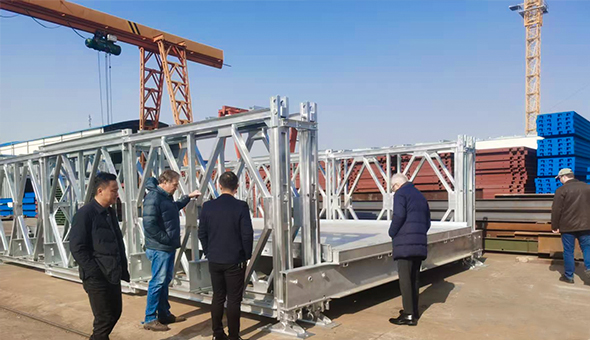

Sonraíochtaí deic agus transom

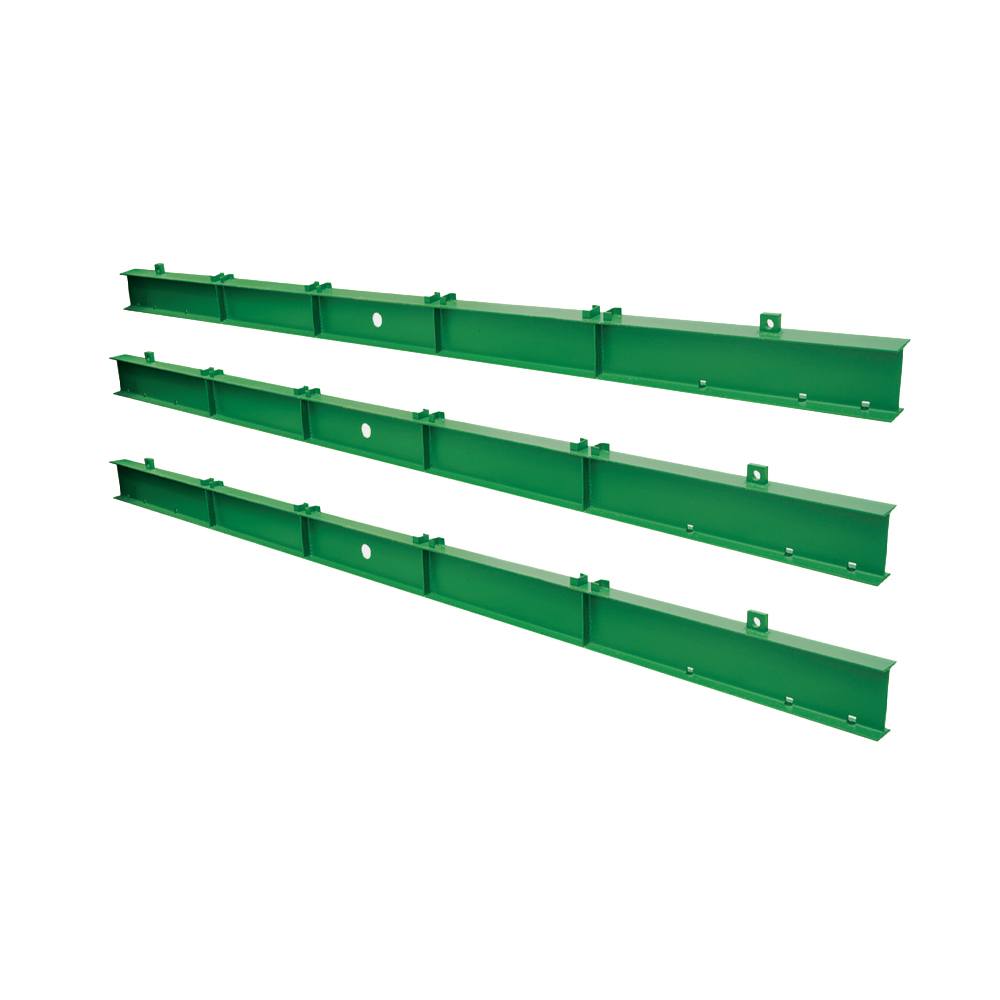

Is éard atá sa chóras deic ná trasáin (tras-bhíomaí), sreangáin (léasaí fadaimseartha), agus cláir fichille adhmaid nó cruach (plancanna deic). Cuimsíonn gach trasom idir an dá phainéal trusanna os coinne agus tá sé daingnithe le teanntáin trasom. De ghnáth is crua-adhmad 63 mm tiubh iad cláir fhichille caighdeánach nó, i leaganacha nua-aimseartha, painéil phláta seiceála cruach.

Tábla 2 - Sonraíochtaí comhpháirteanna an chórais deic

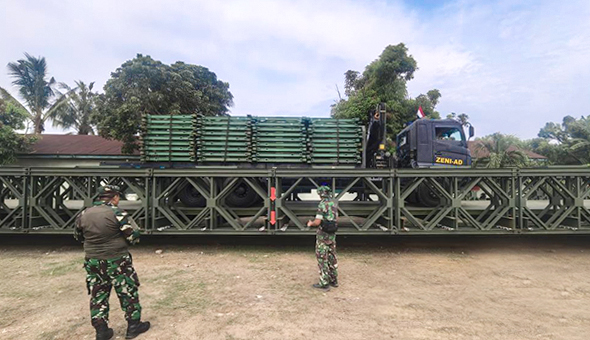

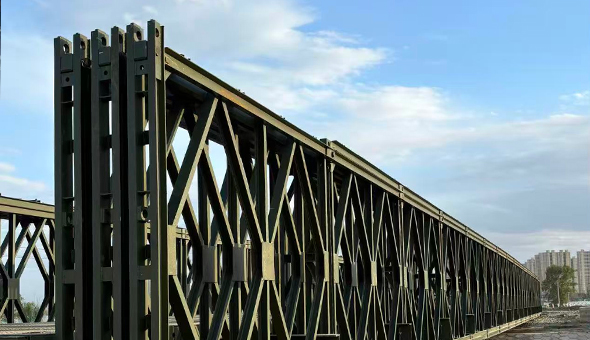

Cineálacha Cumraíochta agus Córas Ainmniúcháin

Déantar cur síos ar chumraíochtaí droichead Bailey ag baint úsáide as córas ainmniúcháin caighdeánaithe a ionchódaíonn líon na línte painéil (singil, dúbailte, nó triple), líon na scéalta painéil (singil nó dúbailte), agus cibé an bhfuil an droichead tógtha mar thrí-chineál nó trí-cineál le treisiú corda barr. Is iondúil go mbíonn an nodaireacht san fhoirm SS, DS, TS (Scéal Aonair) agus LL, TD (Scéal Dúbailte).

Coinbhinsiúin ainmniúcháin cumraíochta

• SS (Aonair Aonair): Painéal amháin ar fud, scéal amháin ard. Is éadroime agus is tapúla le tógáil; oiriúnach do thrácht coise agus feithiclí éadroma.
• DS (Dúbailte Aonair): Dhá phainéal ar leithead ar gach taobh, scéal amháin ar airde. Cumraíocht chaighdeánach don chuid is mó d’fheithiclí míleata le rothaí suas go dtí MLC 30.
• TS (Trís Aonair): Trí phainéal ar leithead ar gach taobh, scéal amháin ar airde. Úsáidtear é le haghaidh ualaí níos troime ar raonta níos giorra.
• LL (Dúbailte Dúbailte): Dhá phainéal ar leithead, dhá scéal ar airde. Síneann sé go mór an réise agus an rang ualaigh is féidir a bhaint amach.
• TD (Trí Dúbailte): Trí phainéal ar leithead, dhá scéal ar airde. Cumraíocht uasta; a úsáidtear le haghaidh feithiclí rianaithe MLC 70 ar raonta suas le 60 m.

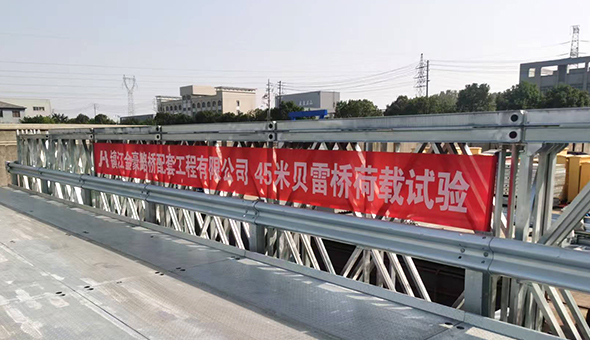

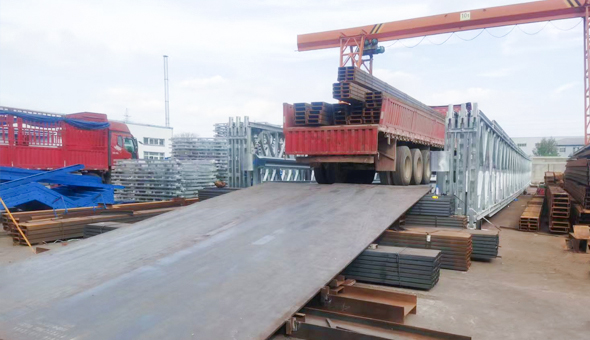

Faid Réise agus Táblaí Cumais Luchtaigh

Ceann de na gnéithe is tábhachtaí de shonraíochtaí droichead Bailey ná an gaol idir fad réise, cineál cumraíochta, agus rang ualaigh incheadaithe. Soláthraíonn an tábla seo a leanas sonraí dearaidh caighdeánacha bunaithe ar chritéir lódála NATO STANAG 2021 agus BS 5400 Cuid 2.

Tábla 3 – Fad réise agus toilleadh ualaigh de réir cumraíochta (luachanna táscacha; anailís innealtóireachta atá sonrach don suíomh ag teastáil)

Tá sé tábhachtach a thabhairt faoi deara gurb ionann na luachanna seo agus uasréisí dearaidh do gach cumraíocht faoi choinníollacha caighdeánacha iompair talún. Laghdaítear réisí ceadaithe iarbhír nuair a chaithfidh an droichead tacú le trácht conmhaigh leanúnach, nuair a bhíonn droch-choinníollacha ithreach iompair deiridh, nó nuair nach mór fachtóirí tionchair dinimiciúla a chur i bhfeidhm le haghaidh trasbhealaí feithiclí ardluais.

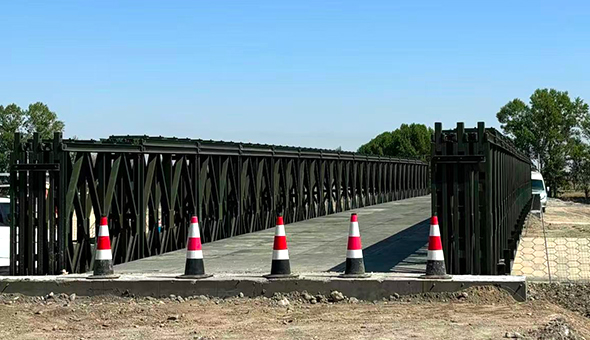

Sonraíochtaí leithead an bhóthair

Tá leithead soiléir an bhóthair — an carrbhealach inúsáidte idir aghaidheanna istigh na bpríomhthrála — socraithe ag 4.22 m (13 troigh 10 in) do gach cumraíocht dhroichead Bailey aon lána caighdeánach. Freastalaíonn sé seo ar lána singil tráchta le clúdaigh feithicle NATO STANAG. Soláthraíonn malairtí dé-lána, a bhaintear amach trí dhá lána droichead comhthreomhara a chur taobh le taobh ar theorainn choiteann, leithead iomlán an bhóthair de thart ar 8.5 m agus úsáidtear iad le haghaidh feidhmeanna ard-toirte tráchta.

Comhpháirteanna Tionóil agus Príomh-Sonraíochtaí Crua-earraí

Braitheann sláine droichead Bailey ní hamháin ar na painéil féin ach ar chruinneas a chrua-earraí ceangail. Sonraítear na comhpháirteanna seo a leanas le lamháltais daingean chun idirmhalartaithe a áirithiú ar fud baisceanna táirgeachta ó mhonaróirí éagsúla.

Bioráin nascála painéil

• Trastomhas: 57.2 mm (2.25 in)
• Fad: 184 mm (7.25 in)
• Ábhar: Cruach charbóin, teaschóireáilte go dtí íos-neart toraidh de 620 MPa
• Arna choimeád ag: Bioráin cotter scoilte, trastomhas 6 mm

Clamp trasnánach

• Fórsa clampála: Íosmhéid 8 kN nuair a teanntar i gceart é
• Casmhóiminte bolta: 135 N·m (100 tr·lb) ag baint úsáide as gnáthchranncaire bosca
• Ábhar: Iarann teilgthe intuargainte nó iarann insínte GGG-40

Sonraíochtaí Raker (seoladh srón).

Le linn seolta na gcantilever—an modh tionóil caighdeánach ina ndéantar an droichead a bhrú amach thar an mbearna ó bhanc amháin—tá srón cruach éadrom (rácaeir) ceangailte den cheann tosaigh chun an cantilever a chosc ó sileadh. Roghnaítear faid rácaí caighdeánacha 3.05 m, 6.10 m, nó 9.14 m, bunaithe ar réise iomlán an droichid. Ní mór don raker níos mó ná 20% de mheáchan an phríomhdhroichead a mheá chun cothromaíocht seolta a choinneáil.

Riachtanais Abutment agus Bearradh

Is sonraíocht ríthábhachtach é an socrú imthacaí deiridh a chinneann oiriúnacht an tsuímh do shuiteáil droichead Bailey. Aistríonn an droichead a ualaí go dtí an talamh tríd plátaí bonn agus bíomaí sill ag luí ar teanntaí ullmhaithe nó ar thalamh nádúrtha.

Ceanglais íosta imthacaí

Tábla 4 - Sonraíochtaí imthacaí teannta de réir cumraíochta

I gcás nach gcomhlíonann coinníollacha ithreach nádúrtha an t-íosbhrú um iompar talún, sonróidh na hinnealtóirí balcadh líonta gráinneach, teanntaí ceap coincréite, nó tacaí carn tiomáinte. Le haghaidh imscaradh míleata sealadach ar thalamh bog, úsáidtear bíomaí talún cruach nó cribs painéil Bailey chun ualaí imthacaí a dháileadh.

Caighdeáin um Chosaint Creimthe agus Cóireála Dromchla

Éilítear ar gach comhpháirt cruach droichead Bailey caighdeáin shonracha cóireála dromchla a chomhlíonadh chun saol seirbhíse inghlactha a chinntiú faoi choinníollacha réimse. Éilíonn sonraíocht chaighdeánach NATO:

• Ullmhú dromchla: Pléascadh lámhaigh go Sa 2.5 (miotal gar-bán) in aghaidh an ISO 8501-1
• Cóta primer: primer eapocsa saibhir since, tiús scannáin thirim 75 µm ar a laghad (DFT)
• Cóta idirmheánach: Epocsa MIO (ocsaíd iarainn mhicéach), 100 µm DFT ar a laghad
• Críochnaigh cóta: Cóta barr polúireatán i drab olóige (RAL 6003) nó glas olóige (FS 34094), 50 µm DFT ar a laghad
• Iomlán DFT: 225 µm ar a laghad
• Friotaíocht spraeála salainn: 1,000 uair in aghaidh an ISO 9227 gan aon mheirge ar líne an scríobhaí

Le haghaidh suiteálacha droichead sibhialtacha buana, uasghrádaíonn go leor oibreoirí go dtí córas since spraeála teirmeach iomlán (TSZ) le topcoat elastomeric, ag leathnú an t-eatramh cothabhála go 25 bliain. Moltar dúntóirí cruach dhosmálta freisin i dtimpeallachtaí cósta nó mara ina bhfuil creimeadh de bharr clóiríd ina ábhar imní.

Riachtanais Am Tionóil agus Daonchumhachta

Ceann de na buntáistí sainiúla a bhaineann le teicneolaíocht droichead Bailey ná a chumas cóimeála tapa. Éilíonn sonraíochtaí caighdeánacha míleata gur féidir le buíon innealtóir comhraic oilte (thart ar 35 pearsanra) droichead Aonair Dhúbailte (DS) de 30.5m de réise a thógáil laistigh de 4 go 6 uair an chloig faoi choinníollacha páirce. Tugann an tábla seo a leanas treoir ghinearálta maidir le hamanna tionóil le haghaidh cumraíochtaí éagsúla.

Tábla 5 — Amanna tionóil táscacha faoi choinníollacha fabhracha an lae le pearsanra oilte

Glactar leis na figiúirí seo nach bhfuil aon tacaíocht craein. Nuair a bhíonn craenacha soghluaiste nó forklifts tír-raon garbh ar fáil, is féidir amanna cóimeála a laghdú 30-40%, go háirithe i gcás cumraíochtaí scéal dúbailte nuair a bhíonn tógáil painéil dian ar shaothar.

Athróga Nua-Aimseartha agus Sonraíochtaí Uasghrádaithe

Tá forbairt shuntasach tagtha ar dhearadh bunaidh dhroichead Bailey ó 1941. Táirgeann roinnt déantúsóirí - lena n-áirítear Mabey Bridge, Acrow, agus SSBR - leaganacha feabhsaithe anois a choinníonn bunphrionsabal an phainéil mhódúil agus ag an am céanna tá tréithe feidhmíochta feabhsaithe á thairiscint acu.

Droichead Mabey Uilíoch

Tugann táirge príomhthionscadal reatha Mabey isteach painéil chruach ard-neart (grád S460) a laghdaíonn meáchan an phainéil thart ar 15% agus an cumas ualaigh á mhéadú. Tá córais deic feabhsaithe ag baint úsáide as deicáil cóimhiotal alúmanaim in ionad na gclár fichille adhmaid traidisiúnta, ag laghdú ualach marbh an deic agus ag feabhsú marthanacht i dtimpeallachtaí fliucha.

Acrow 700XS

Tugann an tsraith Acrow 700XS painéil a thomhas 3.05 m × 2.18 m (i gcomparáid leis an gcaighdeán 3.05 m × 1.47 m), ag soláthar nóiméad táimhe níos airde in aghaidh an phainéil. Ligeann sé seo do chumraíochtaí atá coibhéiseach le TD raonta suas le 75 m a bhaint amach agus tacú le feithiclí rianaithe MLC 80 — a sháraíonn teorainneacha bhunsonraíocht Bailey.

Córais deic treisithe go leanúnach

Baineann suiteálacha buana nua-aimseartha úsáid níos mó agus níos mó as leaca deice coincréit threisithe arna gcaitheamh in situ thar chóras Bailey truss. Méadaíonn an gníomh ilchodach deic-truss seo go mór stiffness iomlán an struchtúir agus laghdaítear sraonadh faoi ualaí beo, ag comhlíonadh riachtanais na gcód náisiúnta droichead mhórbhealaigh ar nós AASHTO LRFD nó na Eurocodes do thrácht sibhialtach fadtéarmach.

Sonraíochtaí Cigireachta agus Cothabhála

Maidir le droichid i seirbhís fhadtéarmach, cibé acu míleata nó sibhialta, tá iniúchadh tréimhsiúil éigeantach. Is iad seo a leanas eatraimh chaighdeánacha iniúchta agus critéir:

• Amharciniúchadh rialta: Gach 6 mhí; seiceáil le haghaidh dífhoirmiúchán painéil, caitheamh bioráin, riocht an deic, agus sláine an bhrataithe
• Cigireacht struchtúrach mhionsonraithe: Gach 2 bhliain; folaíonn sé sraonadh corda a thomhas, ubhagán poll bioráin (uasmhéid caitheamh inghlactha 3 mm), agus suirbhé crack táthúcháin
• ollchóiriú: Gach 10 mbliana nó ina dhiaidh sin sáraíonn trácht carnach coibhéiseach MLC na tairseacha dearaidh; díchóimeáil iomlán, athchumhdach lámhaigh-soinneáin, agus fíorú tríthoiseach
• Critéir athsholáthair painéil: Ní mór aon phainéal a bhfuil caillteanas corda de níos mó ná 10% den achar bunaidh aige nó aici, nó tacar buan os cionn L/500, a tharraingt siar ón tseirbhís

Tá painéil dhroichead Bailey deartha chun iad a athúsáid go minic thar il-imscaradh. Carnann painéil stoic mhíleata go rialta 5-10 n-imscaradh thar shaol seirbhíse 20-30 bliain nuair a dhéantar cothabháil cheart orthu. Is gnách go sonraíonn oibreoirí sibhialta a úsáideann painéil i suiteálacha seasta seasta saolré dearaidh 50 bliain le hanailís tuirse iomchuí de réir BS 5400 Cuid 10.

Caighdeáin agus Sonraíochtaí Infheidhme

Tá dearadh, monarú agus imscaradh droichid Bailey á rialú ag raon caighdeán náisiúnta agus idirnáisiúnta. I measc na bpríomhthagairtí tá:

• NATO STANAG 2021: Aicmiú Ualach Míleata Droichid, Báid Farantóireachta, Raftaí agus Feithiclí
• Sonraíochtaí Caighdeánacha AASHTO do Dhroichid Mhórbhealaigh (d'iarratais sibhialtach SAM)
• BS 5400: Droichid chruach, choincréite agus ilchodacha (caighdeán na Ríochta Aontaithe, arna n-ionadú ag Eurocodes ach tagairt fós do struchtúir oidhreachta)
• Cód Euro 3 (EN 1993-2): Dearadh struchtúr cruach — droichid chruach
• ISO 8501-1: Foshraitheanna cruach a ullmhú sula gcuirtear péinteanna i bhfeidhm
• ISO 9227: Tástálacha creimthe in atmaisféir shaorga — tástálacha spraeála salainn
• DEF STAN 01-5 / JSP 434: Sonraíochtaí Aireacht Cosanta na RA maidir le trealamh idirlinne míleata

Ní mór d’innealtóirí a shonraíonn droichid Bailey le haghaidh buanúsáide sibhialta a chinntiú go gcomhlíontar ceanglais ábhartha náisiúnta na n-údarás mórbhealaigh, lena n-áirítear samhlacha ualach beo (HA/HB sa RA, HL-93 sna SA), teorainneacha inseirbhíse ar sraonadh (réise/360 faoi ualach beo go hiondúil), agus ríomhanna saolta tuirse do láithreacha atá faoi réir luchtú dinimiciúil ard-timthriallta.

Cuimsíonn sonraíochtaí droichead Bailey córas céimseata painéil, grád ábhair, cineál cumraíochta, aicmiú ualaigh, dearadh imthacaí agus cosaint dromchla - gach eilimint ag brath ar na cinn eile. Cibé an imscaradh míleata éigeandála 48 uair an chloig é an t-iarratas thar thrasbhealach abhann nite nó droichead buan mhórbhealaigh tuaithe i dtír i mbéal forbartha, cinntíonn cloí le sonraíochtaí bunaithe sábháilteacht struchtúrach, feidhmíocht intuartha, agus marthanacht fhadtéarmach.

Is teist é ábharthacht marthanach dhroichead Bailey - níos mó ná 80 bliain tar éis a aireagáin - ar chumhacht na smaointeoireachta dearaidh modúlach. De réir mar a thagann dul chun cinn i dteicneolaíocht na n-ábhar agus na riachtanais ualaigh ag dul i méid, leanann leaganacha nuashonraithe de bheith ag brú ar theorainneacha an rud a ceapadh ar dtús ar chlár líníochta aimsir an chogaidh, agus ag an am céanna coinnítear an tsimplíocht bhunúsach a rinne an dearadh bunaidh chomh claochlaitheach sin.
